ea圆型吊装带配合龙门架吊装案例分析
- 2019-06-01
ea圆型吊装带配合龙门架吊装案例分析
案例要求：

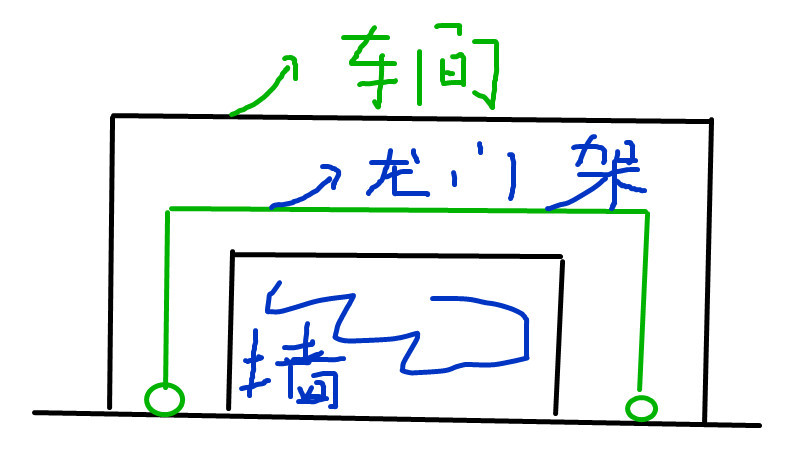

龙门架要求尺寸高4.8米，长5.5米，在工厂车间内使用，被吊物长6米，宽1米，高0.65米，重5吨，两台龙门架同时起吊，采用ea圆型吊装带配合作用，要求被吊物底部距离地面的高度不得低于2.4米。因为6在车间内有一面高度为2.35米的墙面，需要跨越过去。龙门架可以移动，可以拆解。现场草图如图所示：
针对这个客户的需求，我们进行了如下的分析：

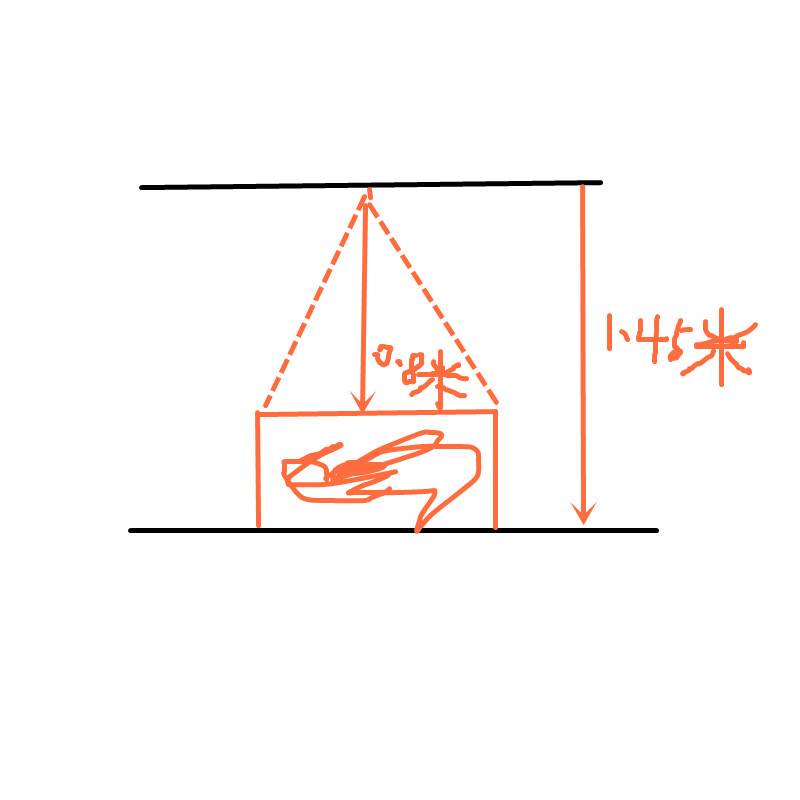

这个吊装难点是车间有一道墙，这个墙的高度是2.35米，而且龙门架的高度是4.9米，还要去除电动葫芦的高度0.8米，再去除龙门架本身的厚度0.3米，被吊物的吊装活动空间在2.35米到3.8米之间。这个空间的高度是3.8-2.35=1.45米，这个1.45米包含着被吊物的高度0.65米，1.45-0.65=0.8米。也是说被吊物的上表面和电动葫芦吊钩的垂直距离为0.8米。柔性吊装带在这个0.8米的空间内完成吊装。如下图所示ea圆型吊装带图解分析：

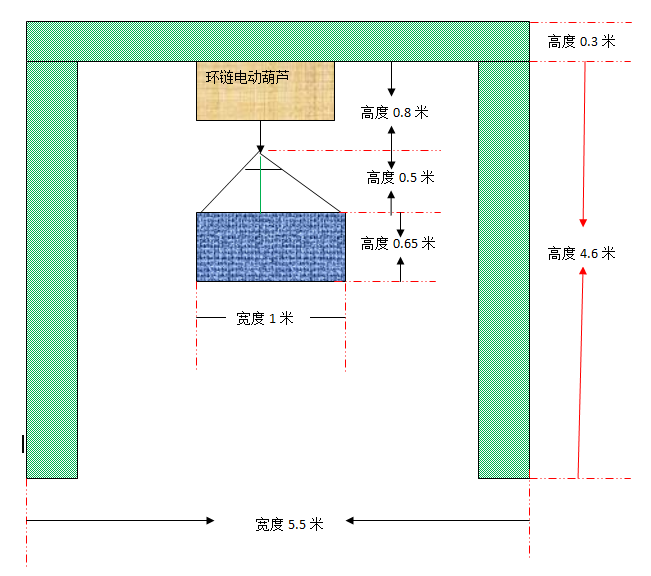

为了保证能够通过墙面，那么我们可以将0.8米按照0.5米计算，因为ea圆型吊装带会有少许延长。整体的示意草图如下：
ea圆型吊装带吊装示意图说明：
1. 剩余高度：4.6+0.3-0.3-0.8-0.5-0.65=2.7米
2.7米是被吊物体的下边距离地面的高度
2. 吊钩距离被吊物体的上表面的高度是0.5米的算法
吊带的两条腿的夹角度数为90度，由于被吊物体的宽度是1米，所以垂直高度为0.5米（tg45度计算）
3.需要吊带的长度是：0.7米+0.7米+0.65米+1米+0.65米=3.7米，因为吊装带没有3.7米这个长度，所以考虑用4米的柔性吊装带，吊装带选用额定载荷为10吨的。

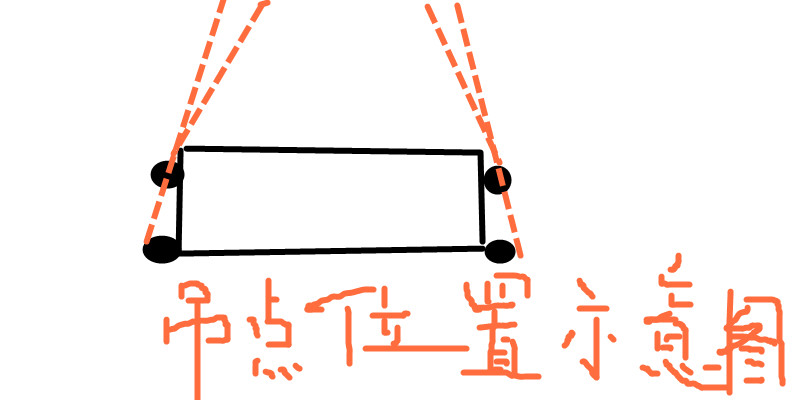

另外需要说明的是，被吊物的前端和后端如果没有吊点的话，需要用吊装带进行兜吊，那么需要在有棱角的接触点使用吊装带护角，另外在释放被吊物的时候，需要在被吊物下放垫木，否则大吨位吊装带无法取出。如果可以安装吊点的话，我们建议在被吊物的上面的点安装，如果上边不能安装吊点，则可以考虑安装在下面。如图所示：
圆形吊装带配合使用案例总结：
综上所述，需要给客户配置的相关起重吊索具如下表：
序号 产品名称 规格型号 备注
1 vkl环链电动葫芦 3吨 用环链电动葫芦而不是钢丝绳电动葫芦，因为环链电动葫芦的总体自身高度要比钢丝绳的短
3 电动跑车 横向移动
4 龙门架 5吨，5.5米*4.9米 需要特殊定做
