简易井字架吊篮自动防高空坠落装置设计方案
为避免井字架吊篮发生意外坠落，防坠器厂家河北东圣吊索具笔者经过多方研究和试验，设计出一种简易的井字架吊篮自动防高空坠落装置，现介绍如下:

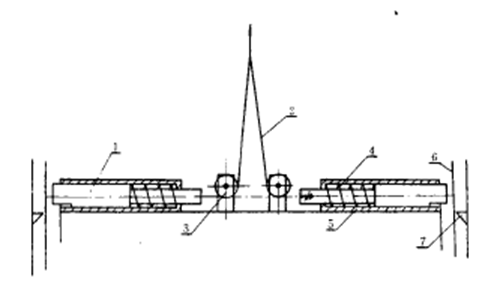

如图所示，本坠落保护装置由横担1、钢丝绳2、滑轮3、压缩弹簧4、套筒5和支撑角铁7等组成，结构布置如图。两侧套筒内的横担通过钢丝绳的牵拉将弹簧压紧，横担采用变径圆钢(车削而成)，套筒、滑轮与吊篮刚性相连，两侧槽钢内的角铁每隔500mm设置一组。工作过程如下:当井字架吊篮发生意外坠落时，压缩弹簧4由于钢丝绳2失去拉力而外弹，推动横担1迅速弹出，同时担在吊篮两侧槽钢导轨内的支撑角铁上，与防高空坠落装置刚性相连的吊篮即被卡在井字架上。
高空防坠落装置简易井字架吊篮自动防高空坠落装置经多次试验，效果良好，具有反应灵敏，制动距离短等特点，结构及制造工艺简单，成本低廉，各施工单位可以自行制造，***借鉴和推广价值。
